Профессиональная установка плазменного раскроя листового металла с ЧПУ промышленного назначения
Станок плазменной резки SAPFIR-3015

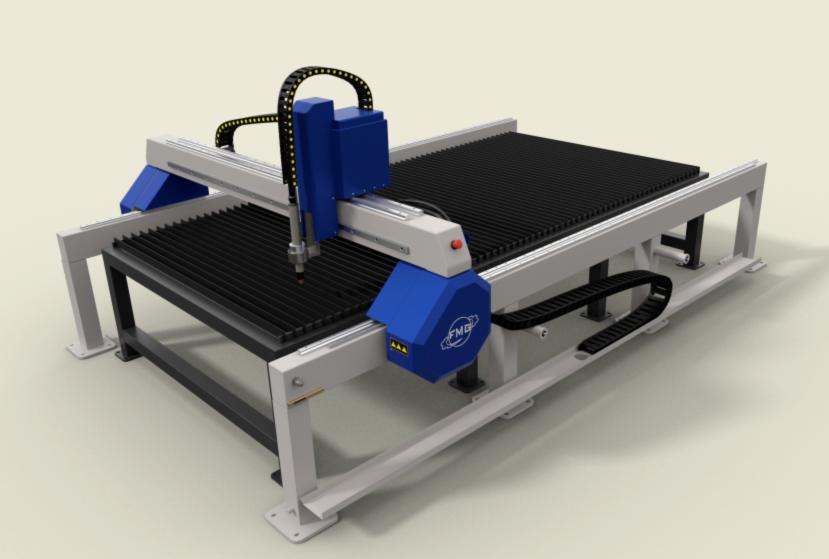

Характеристики портальной установки

Точный и чистый рез
Привод защищен от потери шагов и набегающих погрешностей. Высокоточные прецизионный направляющие, подшипники с преднатягом, безлюфтовые редукторы обеспечивают плавный ход и высокую точность. Благодаря этому у готовых изделий, даже сложной формы, минимальная погрешность.
0,5 мм/м
точность позиционирования
0,02 мм/м
программная точность
0,005 мм/м
автоматизированная точность

Контроль высоты резка (ТНС)
Система ТНС по напряжению дуги отслеживает неровности поверхности разрезаемого металла и автоматически устанавливает необходимый зазор. Это позволяет сделать рез более ровным, чистым и экономит расходные материалы.

Высокая скорость и простая эксплуатация
Система управления позволяет накапливать режимы резки для различных металлов и использовать их повторно. В случае внеплановой остановки, например, отключение электричества, резак можно вернуть в предыдущий кадр, а не начинать сначала.
25 м/мин
максимальная скорость
свободного перемещения

Система разворота координат
Установка сама определяет границы листа металла. Если лист лежит не ровно, то установка автоматически корректирует систему отсчета и режет в пределах листа металла.



Усиленная конструкция и системы защиты
Жесткость рамы и портала обеспечивают отсутствие вибраций и высокие динамические характеристики. Защитный кожух и нижнее расположение зубьев на рейке обеспечивает защиту от повреждения листом металла и исключает накопление пыли.
50 мм - максимальная толщина листа металла, которую можно порезать на станке в данной комплектации.
200 мм
максимальная толщина
листа железа, которую
выдержит стол
Защита резака от удара о заготовку
Во время работы плазмотрон может столкнуться с выступающей деталью. Система защиты останавливает портал в аварийном режиме, исключая повреждение, с последующей возможностью продолжить резку без порчи заготовки.


Узел термической компенсации
При длительной резке нагревается портал и станина. Узел термической компенсации защищает от заклинивания и снимает нагрузку с подшипников, тем самым увеличивая долговечность.
Рабочее поле
- 3х1,5м

Комплектация
Рабочее поле
- 3х1,5м
Рабочий стол с системой удаления газов и гари
- Секционный стол
Стол разделен на секции. Вытяжка открывает секцию только в зоне резки, этим достигается максимальный эффект дымоудаления. Система дымоудаления интеллектуальная – без привязки к датчикам. Стол оборудован поддонами для сбора отходов и провалившихся деталей. - Централизованная вытяжная система
- Рабочий стол без вытяжки
- Водоналивной стол. Представляет плоскую емкость, заполненную водой.
Гарь остается в воде, деталь меньше нагревается.
Состав координатных осей
- Optima
Сервошаговые двигатели
Прямой привод
Прямозубые передачи шестерня-рейка
- Premium
Сервошаговые двигатели
Планетарный редуктор в оси Y
Ременной редуктор в осях A и X
Косозубые передачи шестерня-рейка
- Ultra
Серводвигатели
Планетарный редуктор в оси Y
Ременной редуктор в осях A и X
Косозубые передачи шестерня-рейка
Ситемы резки
- Воздушно-плазменная
Hypertherm
Kjellberg
Helvi
Кедр, Сварог
любой другой
- Газовая
Harris
- Лазерная
CO2
Оптическое волокно
Количество резаков
- Один резак
- Ротационный плазменный суппорт (3D)
- Два резака на двух суппортах
- Два резака на одном суппорте
- Труборез
- Газовые копиры
- Доп. ручной резак
Программы для создание карт раскроя
- SheetСam
- Техтран
- Интех-Раскрой
- FastCam
- ProNest
Система ЧПУ
- На основе Mach3
- На основе промышленного контроллера
Условия
Цена
Стоимость зависит от выбранной комплектации и дополнительного оборудования
Порядок оплаты
60% — предоплата, 40% — после готовности установки к отгрузке
Срок
Изготовления установки — от 21 до 35 рабочих дней, в зависимости от загруженности производства
Доставка
По РФ и СНГ любой транспортной компанией
Пусконаладочные работы
Настройка оборудования и обучение специалистов заказчика
Гарантия
На установку — 12 месяцев, страхование транспортировки
Страна происхождения: Россия
Соответствует: ГОСТ 7599-82
Соответствие постановлению Правительства РФ № 1224, № 719.
