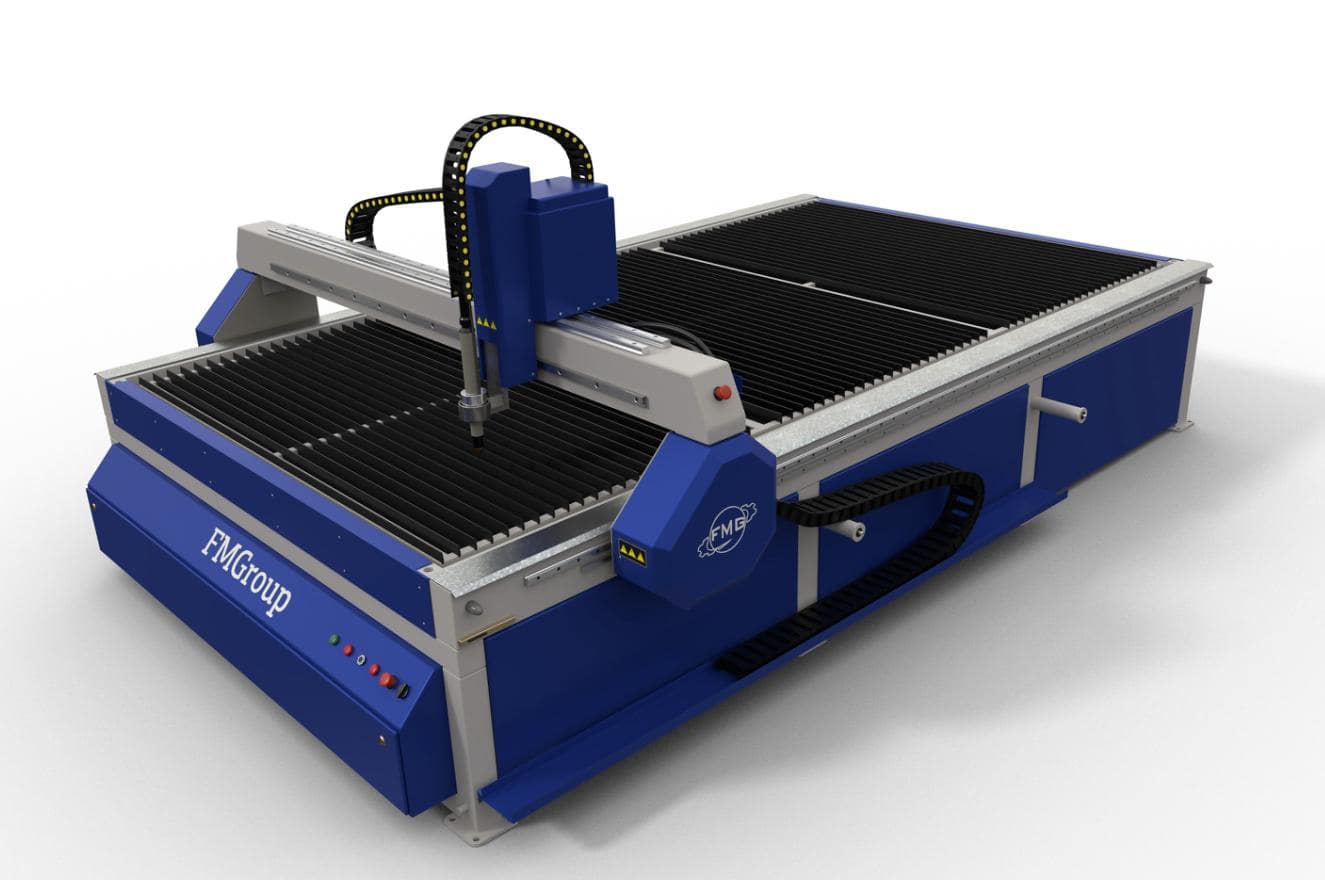

Станок плазменной резки КОНТУР-3015

Цена: 875 000 руб. без НДС.


Станок плазменной резки КОНТУР-3015 это профессиональная установка плазменного раскроя листового металла с ЧПУ промышленного назначения

Характеристики

Точный и чистый рез

Привод защищен от потери шагов и набегающих погрешностей. Высокоточные прецизионный направляющие, подшипники с преднатягом, безлюфтовые редукторы обеспечивают плавный ход и высокую точность. Благодаря этому у готовых изделий, даже сложной формы, минимальная погрешность.

  • Точность позиционирования: 0,5 мм/м
  • Программная точность: 0,02 мм/м
  • Автоматизированная точность: 0,005 мм/м

Контроль высоты резка (ТНС)

Система ТНС по напряжению дуги отслеживает неровности поверхности разрезаемого металла и автоматически устанавливает необходимый зазор. Это позволяет сделать рез более ровным, чистым и экономит расходные материалы.

Высокая скорость и простая эксплуатация

Система управления позволяет накапливать режимы резки для различных металлов и использовать их повторно. В случае внеплановой остановки, например, отключение электричества, резак можно вернуть в предыдущий кадр, а не начинать сначала.

  • Максимальная скорость свободного перемещения: 15 м/мин

Усиленная конструкция и системы защиты

Жесткость рамы и портала обеспечивают отсутствие вибраций и высокие динамические характеристики. Защитный кожух и нижнее расположение зубьев на рейке обеспечивает защиту от повреждения листом металла и исключает накопление пыли.

  • Максимальная толщина листа железа, которую выдержит стол: 50мм

Защита резака от удара о заготовку

Во время работы плазмотрон может столкнуться с выступающей деталью.

Система защиты останавливает портал в аварийном режиме, исключая повреждение, с последующей возможностью продолжить резку без порчи заготовки.

Фотогаллерея

Видео

Комплектация

Рабочее поле

  • 3х1,5м

Рабочий стол

  • Рабочий стол с системой удаления газов и гари
  • Стол с централизованной вытяжкой
  • Стол разделён на секции и оборудован поддонами для сбора отходов и провалившихся деталей (опция)

Состав координатных осей

  • Сервошаговые двигатели
  • Прямой привод
  • Прямозубые передачи шестерня-рейка

Системы резки

  • Воздушно-плазменная
Источник плазменной резки марки «FMGroup»
Напряжение сети, В380
Ток резки, А30…100
Толщина, мм3-45
Рабочий цикл100% при 100А
Толщина механизированного прожига (на пробой), мм20
Плазмообразующий газвоздух
Рекомендуемые скорости потока и давления300л, не более 6 атм

Количество резаков

  • Один резак

Программы для создание карт раскроя

  • SheetСam

Система ЧПУ

  • На основе Mach3

Условия

  • Порядок оплаты: 60% — предоплата, 40% — после готовности установки к отгрузке
  • Срок изготовления установки: от 14 до 21 рабочих дней, в зависимости от загруженности производства
  • Доставка по РФ и СНГ любой транспортной компанией
  • Пусконаладочные работы: настройка оборудования и обучение специалистов заказчика
  • Гарантия на установку: 12 месяцев, страхование транспортировки
  • Страна происхождения: Россия
  • Соответствует ГОСТ 7599-82
  • Соответствие постановлению Правительства РФ № 1224, № 719
