Расходные материалы для систем автоматической плазменной резки Auto-Cut 200 и Auto-Cut 300

Плазматрон XT™-301

  • XT Технология Плазматрона Victor Thermal Dynamics обеспечивает высокую производительность и надежность.
  • Картридж с расходниками, не требующий использования ключей для быстрой смены процесса
  • Высокоточная конструкция картриджа, гарантирующая правильную центровку расходных деталей после их замены
  • Быстрая установка картриджа на плазматрон, благодаря кольцу картриджа SpeedLock
  • Жидкостное охлаждение мест электрического контакта расходных деталей
  • Подпружиненная трубка охлаждения электрода, не допускающая утечек жидкости
  • Увеличенное охлаждение сопла и электрода
  • Улучшенный ресурс, благодаря запатентованному контролю за положением расходных частей

Резка в водяном тумане (water mist secondary — WMS) оптимизирует процесс резки нержавеющих сталей и алюминия

Преимущества WMS:

  • Превосходное качество резки нержавеющих сталей и алюминия используя N2как плазменный газ и техническую воду как защиту
  • Низкие эксплуатационные расходы
  • Резка без окалины толщин от 1 мм до 20 мм
  • Не допускает оксидирования
  • Широкий диапазон параметров
  • Простота в применении
  • Более высокая скорость по сравнению с резкой в H35
  • Стандартно в AC 300, Опционально в AC 200

Соответствие расходников и материалов

Режем углеродистую сталь

Используемые газы: O2/Воздух, Воздух/Воздух

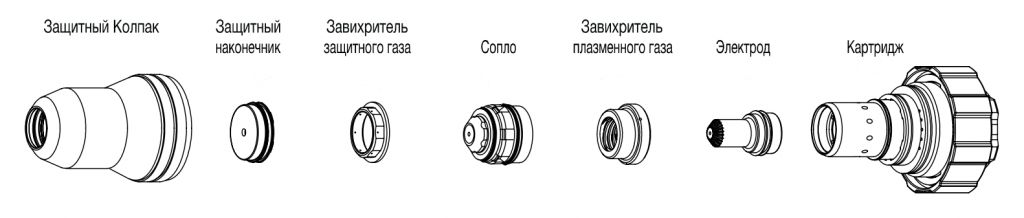

Схема сборки рабочей головки 55A, 100A
Расходники100 А55 А300 А200 А
Электрод36-107136-106936-1088 Воздух/Воздух
36-1090 O2/Воздух
36-1085 Воздух/Воздух
36-1086 O2/Воздух
Завихритель плазменного газа36-104136-104136-1044 Воздух/Воздух
36-1047 O2/Воздух
36-1041
36-1046 O2/Воздух
Сопло36-105336-105136-1050 Воздух/Воздух
36-1059 O2/Воздух
36-1055 Воздух/Воздух
36-1056 O2/Воздух
Завихритель защитного газа36-127236-127236-1283 Воздух/Воздух
36-1274 O2/Воздух<15мм
36-1283 О2/Воздух>15мм
36-1280 Воздух/Воздух
36-1281 O2/Воздух
Защитный наконечник36-102736-102536-1037 Воздух/Воздух
36-1033 O2/Воздух
36-1028 Воздух/Воздух
36-1029 O2/Воздух
Защитный фиксатор36-102136-1019
Защитный колпак36-101636-101636-101736-1018
Картридж36-102036-102036-102236-1022

Режем нержавеющую сталь, алюминий

Используемые газы: Воздух/Воздух, H35/N2, N2/H2O

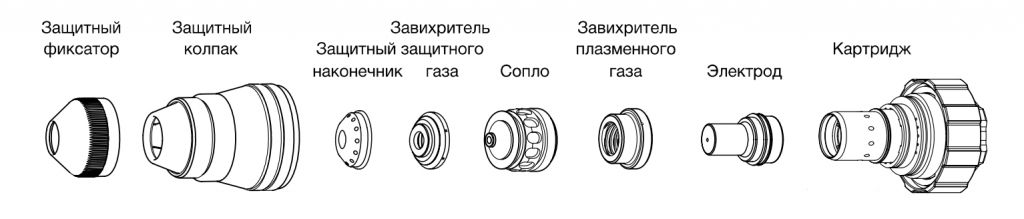

Схема сборки рабочей головки 200A, 300A
Расходники100 А55 А300 А200 А
Электрод36-1080 H35/N2
36-1089 N2/H2O
36-1071 Воздух/Воздух
36-107836-1091 H35/N2
36-1089 N2/H2O
36-1088 Воздух/Воздух
36-1087 H35/N2
36-1089 N2/H2O
36-1085 Воздух/Воздух
Завихритель плазменного газа36-104136-104136-1043 H35/N2
36-1048 N2/H2O
36-1044 Воздух/Воздух
36-1043 H35/N2
36-1048 N2/H2O
36-1046 Воздух/Воздух
Сопло36-1062 H35/N2
36-1053
36-106036-1061 H35/N2
36-1063 N2/H2O
36-1050 Воздух/Воздух
36-1058 H35/N2
36-1064 N2/H2O
36-1057 Воздух/Воздух
Завихритель защитного газа36-127236-127236-1284
36-1283 Воздух/Воздух
36-1273
36-1281 Воздух/Воздух
Защитный наконечник36-1034
36-1027 Воздух/Воздух
36-103436-1035 H35/N2 < 25мм
36-1036 H35/N2 > 25мм
36-1038 N2/H2O
36-1037 Воздух/Воздух
36-1031 H35/N2 < 25мм
36-1032 H35/N2 > 25мм
36-1039 N2/H2O
36-1029 Воздух/Воздух
Защитный фиксатор36-1021 Воздух/Воздух36-1019 Воздух/Воздух
Защитный колпак36-101636-101636-101736-1016
36-1018 Воздух/Воздух
Картридж36-102036-102036-102236-1020
