Техтран Раскрой листового материала – конфигурация программы, предназначенная для комплексного решения задач раскроя листовых материалов. Она сочетает возможности системы подготовки управляющих программ с функциями организации производственного процесса.
Область применения
- Проектирование управляющих программ для машин термической, гидроабразивной, лазерной и
механической резки с учетом особенностей обработки металла, дерева, поролона, пластика, камня. - Проектирование карт раскроя для гильотинных ножниц.
Внедрение обеспечит:
- Рациональный расход материала и значительное сокращение непроизводительных отходов.
- Повышение производительности труда и сокращение времени на технологическую подготовку
производства. - Формирование данных, которые могут быть использованы для расчета заказов.
- Получение управляющих программ для различного оборудования с числовым программным
управлением. - Возможность интеграции с системами ERP предприятия.
Обзор функций программы
Геометрия
- Встроенный CAD-модуль.
- Библиотека типовых элементов – создание типовых деталей в интерактивном режиме.
- Импорт файлов САПР (.DXF, .DSTV).
- Автоматическое исправление контуров деталей при импорте.
- Импорт файлов DXF, содержащих по нескольку деталей и формирование из них отдельных деталей.
База данных
- Взаимодействие заданий на раскрой, деталей, листов, деловых отходов, раскроев листов, материалов и данных о параметрах раскроя.
- Возможность интеграции с системами ERP/MRP.
Программирование обработки
- Автоматическое и ручное построение траектории движения инструмента с подходами и отходами.
- Формирование холостых перемещений при переходе от контура к контуру, минуя отделённые от листа детали и отходы.
- Использование перемычек, обработка острых углов (петли), использование мостиков для обработки нескольких деталей без выключения резака, совмещенный рез для пар деталей.
- Использование технологических параметров из базы данных.
- Контроль зарезаний деталей при обработке.

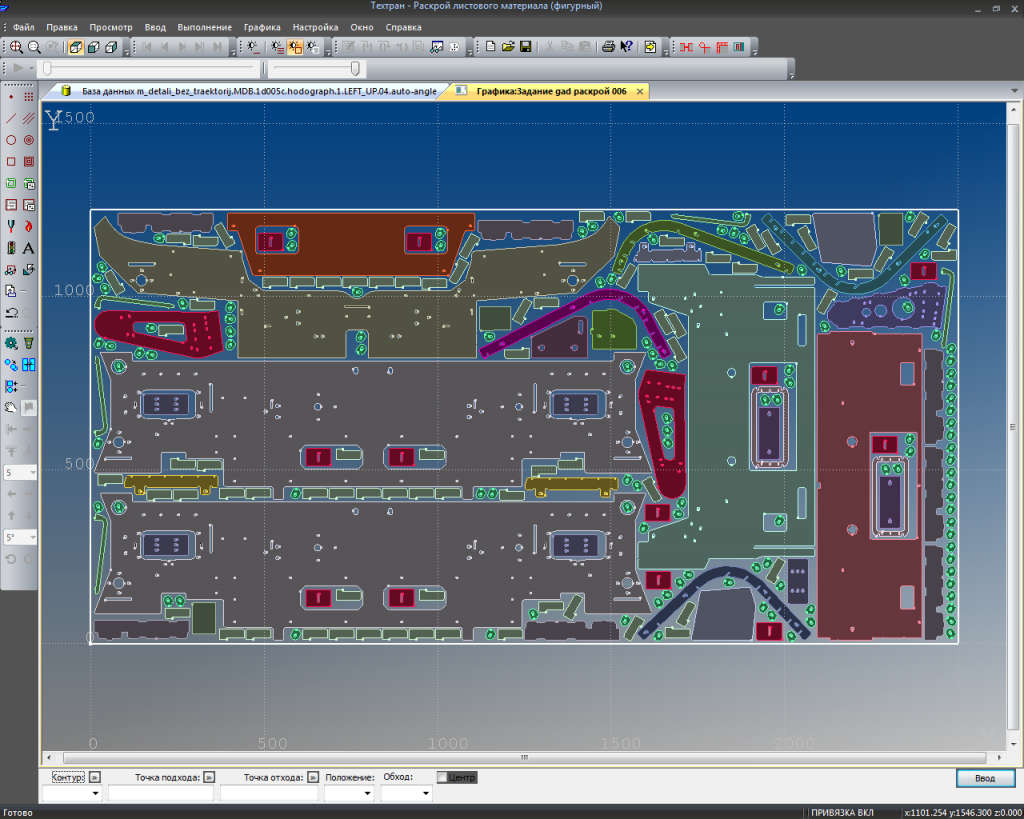

Автоматическое размещение деталей
- Размещение деталей задания на листы оптимальным образом.
- Использование листа произвольной формы(листа делового отхода, листа с дефектами).
- Использование листа, частично заполненного деталями (детали-заполнители, сочетаниеручного и автоматического режима).
Ручное размещение деталей
- Динамический контроль перемещения.
- Визуализация области возможного перемещения детали.
- Скольжение вдоль годографа, удержание детали в свободной части листа.
- Перемещение до упора, копирование вплотную,выравнивание сторон.
Проектирование обработки листа по частям
- Размещение и обработка деталей по зонам листа с учетом положения зажимов.
- Отрезка обработанной части листа.
Обработка круглых отверстий
- Инструменты для обработки круглых отверстий (сверла, зенковки, метчики).
- Обработка круглых отверстий по заданным критериям.
- Поддержка технологий точной резки цилиндрических отверстий.
Разделка кромок под сварку
- Обработка трехрезаковым блоком.
- Обработка на 5-координатных машинах термической и гидроабразивной резки.
- Отображение пространственной траектории резака.
Пакетная обработка
- Формирование для раскроев листов: траектории обработки; делового отхода; карты раскроя; экспорта .dxf; управляющих программ; статистики обработки; спецификации раскроя листа.
Библиотека элементов воздуховодов
- Построение параметрических моделей фасонных частей воздуховодов.
- Предварительный просмотр (развертка по фактическим параметрам).
- Учёт технологических особенностей (соедини-тельные элементы, разбиение детали на несколько фрагментов, разметка под гибку, учёт толщины листа).
Библиотека резки труб
- Построение сопряжения труб.
- Отображение пространственной траектории резки трубы.
Библиотека раскроя
- Резка полос, прямоугольников и трапеций с использованием совмещённого реза.
Документирование
- Формирование карты раскроя листа, спецификации раскроя листа, спецификации задания на раскрой, статистики обработки и расчёта себе-стоимости резки с сохранением отчетов в форматах RTF, PDF и XML.
