Труборез промышленный на базе станков УПМР FMGroup

Цена: от 5 550 000 руб. без НДС.

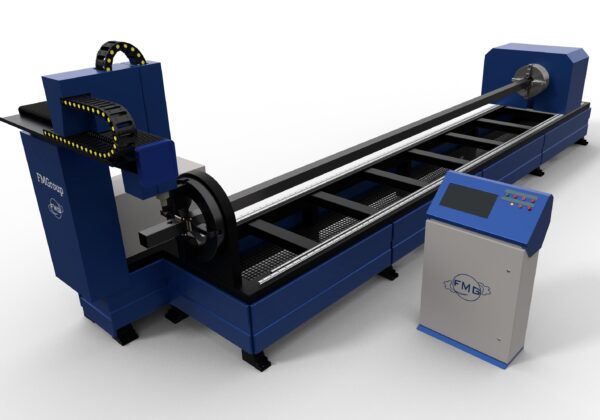

Машина для резки труб с ЧПУ «Trumpet» — промышленный труборез для фигурной резки, созданный на базе станков «FMGroup».

Область применения

  • Строительные металлоконструкции: плазменная резка труб для мостов и стадионов, тематических парков, выставочных центров, торговых центров, ферм.
  • Технологические трубопроводы: плазменная резка труб для модульных оснований, рам, коллекторов, трубопроводов, фигурных трубных отводов, котлов.
  • Морская добыча: плазменная резка труб для каркасов, самоподъемных буровых установок, вертолетных площадок, опорных конструкций, эстакад, защитных рам для подводных коллекторов, лодочных причалов.
  • Судостроение: плазменная резка труб для модульных оснований, рам, коллекторов, трубопроводов, фигурных трубных отводов, котлов.

Описание

  • Станок может быть оснащен как кислородной, так и плазменной технологией резки. Диапазон использования станка охватывает широкий спектр материалов, размеров и толщин стенок труб.
  • Станок «Trumpet» оснащен системой ЧПУ
  • Станок позволяет работать с уникальными фасонными деталями, например, частичная сварка встык, приварка сетчатого фильтра.
  • Неограниченная свобода компоновки.
  • Горизонтальные опоры предназначены для лучшей поддержки труб. Опоры — регулируемые, что обеспечивает выравнивание трубы в месте раскроя.

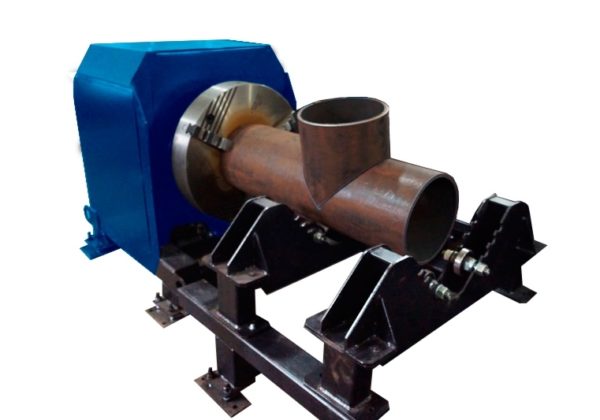

  • 3-х кулачковый патрон, в который устанавливается труба, служит также для центровки трубы и ее точного вращения. Патрон регулируется по высоте, что позволяет работать с широким диапазоном диаметров труб.

Достоинства

  • Получение высокоточных резов
    Труборез «Trumpet» -имеется возможность работы с уникальными фасонными деталями. После раскроя труб на станке достигается равномерное и полное проплавление сварного шва по окружности 360°, несмотря на существующие ограничения плазменной резки.
  • Станок «Trumpet» оснащен системой ЧПУ
  • Экономия на процессе монтажа и сварки
    Многие сварщики тратят свое время на разметку материала, ручную резку и шлифовку. Квалифицированных сварщиков трудно найти, они являются потенциально узким местом в технологии производства. Автоматизация процесса резки труб – это значительная экономия.

Труборез «Trumpet» — может быть представлен, как отдельное полноценное устройство, так и в качестве дополнительной приставки к серии станков УПМР. Труборез с ЧПУ, используемый в качестве приставки, ограничивается длиной перемещения оси Y станка, что становится решающим в максимально возможной обрабатываемой длине труб.

Технические характеристики

Диаметр трубы, мм48…610
Длина трубы, м6…12*
Масса трубы, т3
Толщина стенки трубы, ммдо 20**

* Длина по заказу: модули, кратные 2 м.
** Зависит от источника плазмы

На станок ставятся различные патроны в зависимости от диаметра разрезаемой трубы.

В комплект входит люнеты для труб 50-300 мм или для труб 300-610 мм, в зависимости от потребности. В качестве программного обеспечения используются привычные большинству русифицированные Mach3 и SheetCam. Возможно замена ПО по желанию заказчика.

Примеры работы

В связи с текущей ситуацией цены уточняйте в отделе продаж
